TCL MS88机芯使用MStart公司最新的解码及图像处置多功能处置芯片MST9U88L，如图1所示。MST9U88L集解码、音频解调、CPU decoder、图像画质处置等于一身，具备HDTV、电脑信号、T-LINE、好看的USB等特殊输人功能，同时带有USB打印机接口;支持1920x1080P、1920x1080I、1280x720P 、720x480P等多种格式信号。
1、机芯概述
MS88机芯主要由主板、USB板、侧AV板、前面板等组成，其中主板由好看的信号处置芯片MST9U88L、频率合成式高频头、中放解调集成块TDA9885、音频功率放大块YDA138 、AV接口模块等电路组成。
2、信号输入

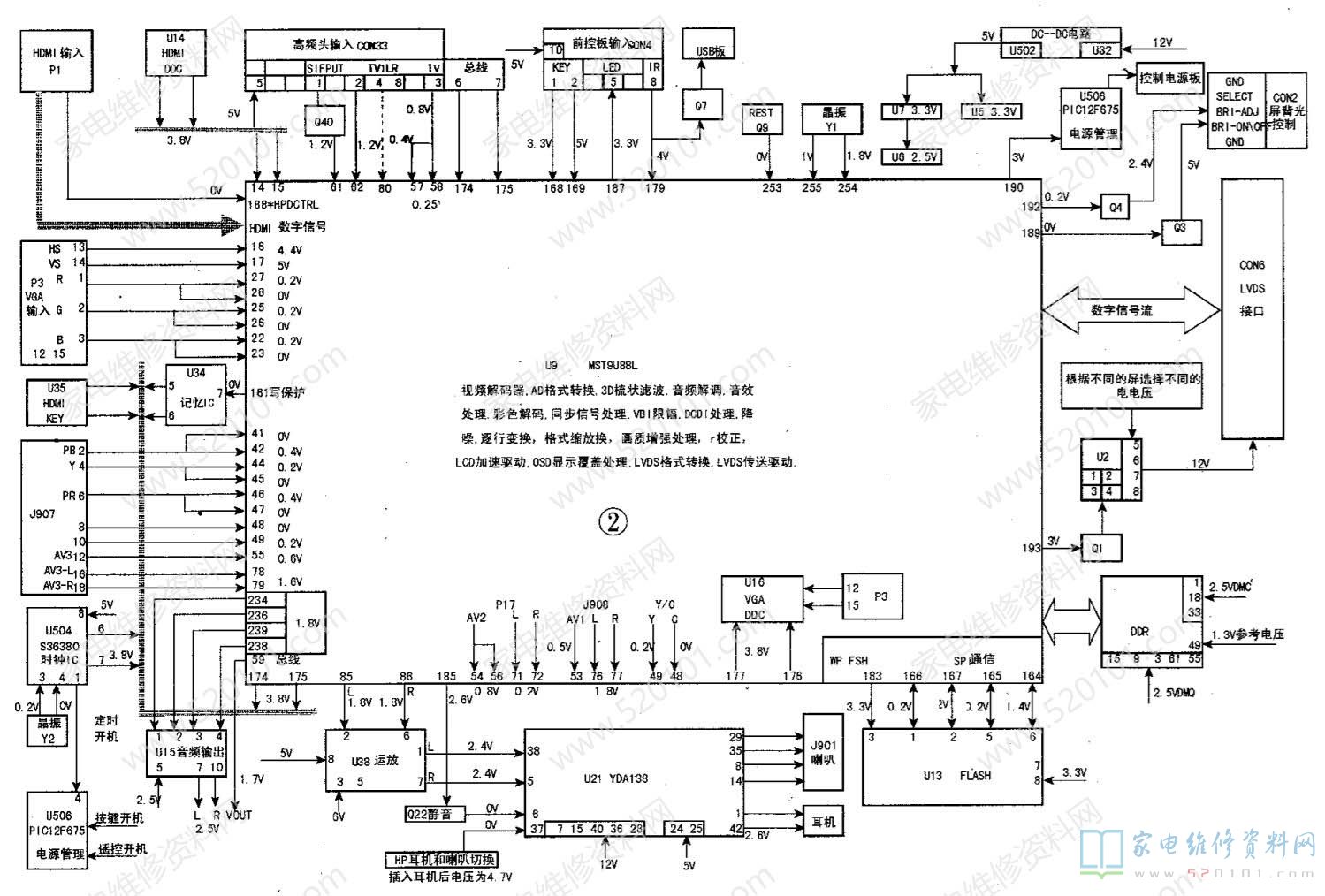

该机芯彩电可输入1路射频信号、3路AV信号、1路vGA信号、1路S端子输人、1路HDMI信号、1路YUV信号，其信号步骤如图2所示。
1.射频信号输入
从高频头输出的射频信号经CON33连接到数字板上，cON33的③脚输出复合视频信号TV，经电感L64及R206与R193分压后，分两路输出，一路经R192输出，另一路由R195输出，如图3所示。TV1-Vib+信号经C95耦合，耦合后的信号为TUNER_CVBS，送到U9的57脚进行视频处置; TV1-Vib-信号经C96耦合输出vCOMO信号，送到U9的58脚进行视频处置。
从高频头输出的音频信号，一路从CON33的①脚输出，经电容C257送给Q40的基极，由Q40缓冲放大后从发射极输出TV-SIFP信号，最后经电容C65耦合送到U9的61脚;另一路从CON33的②脚输出，经R265后输出，经电容C66耦合后送到U9的62脚。
2.AV信号输入

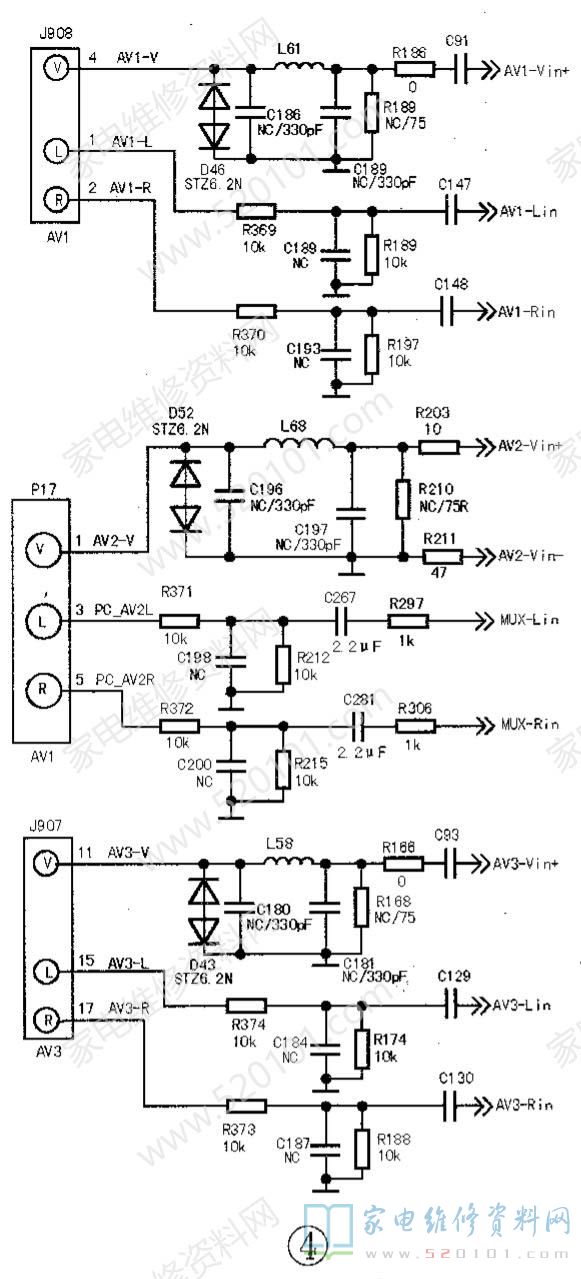

主板上插座P8、P17、P13分别接入AV1、AV2、AV3信号的视频信号和音频信号，如图4所示。
插座J908的④脚输入AV1的视频信号，经电容C91耦合后送到U9的53脚;AV2的视频信号从插座P17的①脚接人，经过电感L68后由电阻R203输出AV2 -Vin+信号，R211输出AV2-Vin-信号，分别经过C92、C94耦合到U9的54、56脚;AV3的视频信号从插座J907的11脚输入， 经电容C93耦合到U9的⑤脚。
AV1的音频信号从插座J908的①、②脚输人，分别经电容C147、C148耦合到U9的76、77脚;AV2的音频信号从插座P17的③、⑤脚接人，分别经R371、C267、R297与R372 、C281、R306输出，最后分别经过C69、C70耦合到U9的71、72脚;AV3的音频信号从插座j907的15、17脚输入， 分别经电容C129、C130耦合到U9的够78、79脚。
3.S-video信号输入
S-video的视频信号的Y信号从插座j907的⑨脚输入，经电容C85耦合到U9的49脚;S-video的视频信号的C信号从插座J907的⑦脚输入，经电容C84耦合到U9的48脚。
s-video信号的伴音通道与AV3通道共用。
4.HDTV信号输入

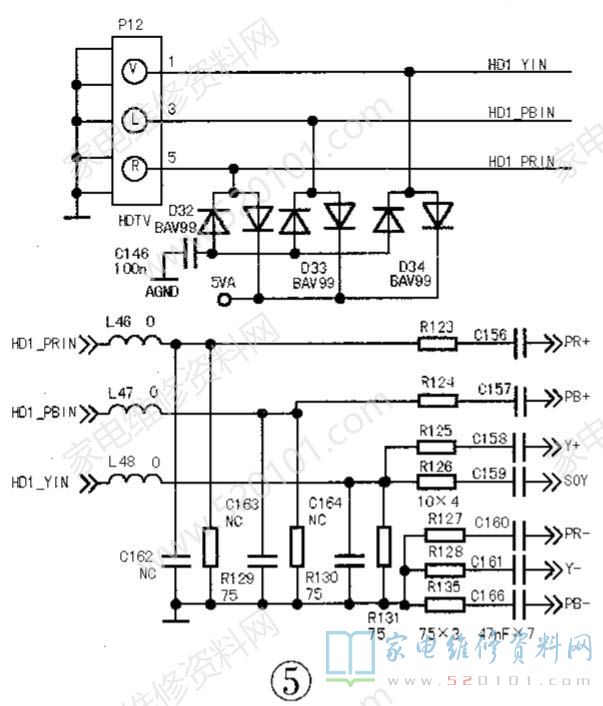

Y、U、V信号从AV板上插头P12接人，经防静电保护电路D32~D34处置后，送往主板上的插座J907，如图5所示。好看的信号的Y信号从插座J907的③脚输人，经电阻R125，电容C158，电阻R128，电容C161后输出的Y+、Y-信号，分别送到U9的44、45脚。
好看的信号的Pb信号从插座j907的①脚输入，经电阻R124，电容C157，电阻R135，电容C166后输出，分别送到U9的41、42脚。
好看的信号的Pr信号从插座J907的⑤脚输人，经电阻R123，电容C156，电阻R127，电容C160后输出，分别送到U9的46、47脚。HDTV信号音频信号与AV3通道共用。
5.VGA信号输入

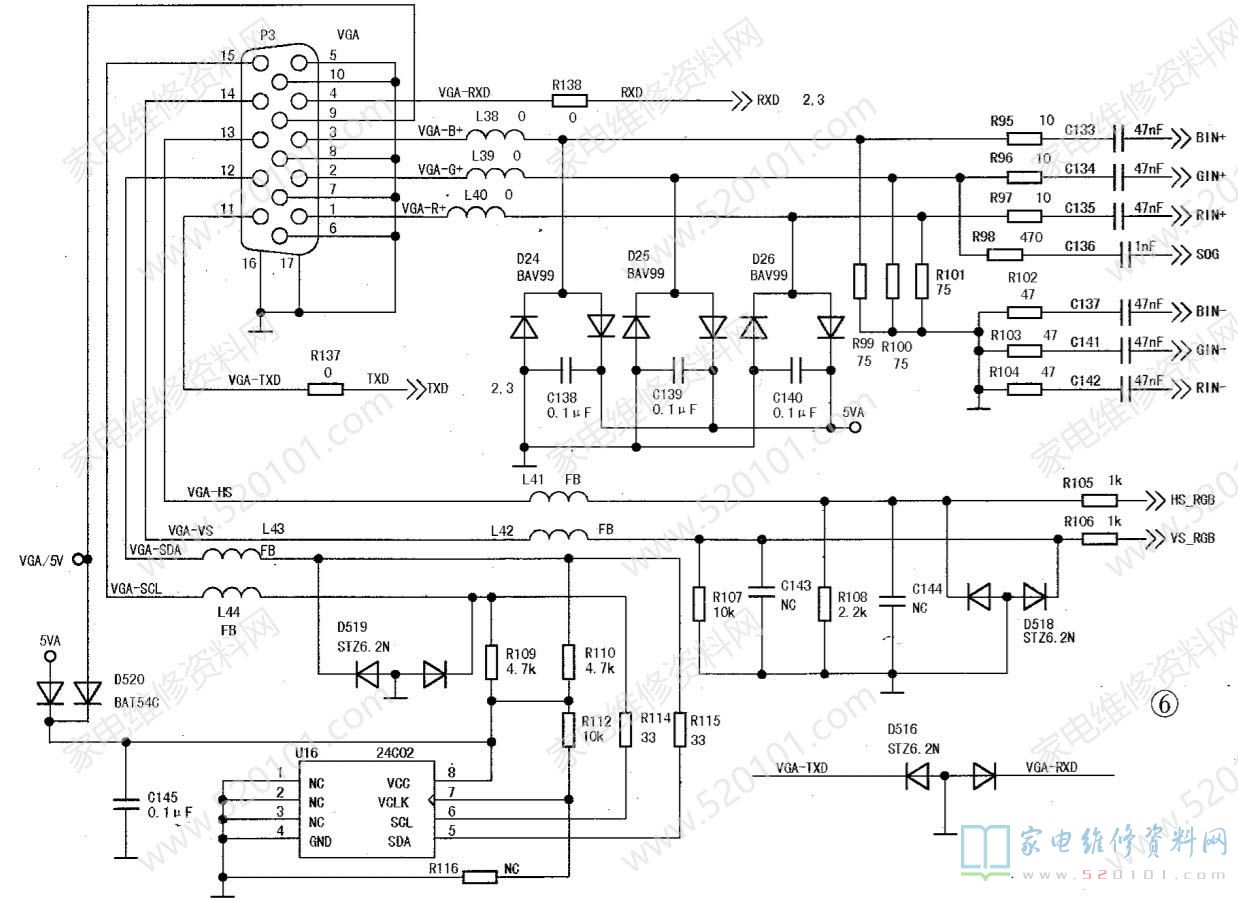

VGA信号通过插头P3接入，如图6所示。P3的①脚输人的R信号，分别经R97 R104限流后，由C135、C142耦合到U9的27、28脚;通过P3的②脚输人的G信号，分别经R96 R103限流后，由C134、C141耦合到U9的25/26脚;通过P3的③脚输入的B信号，分别经R95、R102限流后，由C133、C137耦合到U9的27、28脚;分别通过P3的13脚、14脚输入的HS、VS信号，经R105、R106限流后送到U9的16脚17脚，进行视频信号处置。
VGA信号的音频信号与AV2通道共用。
6.HDMI信号输入

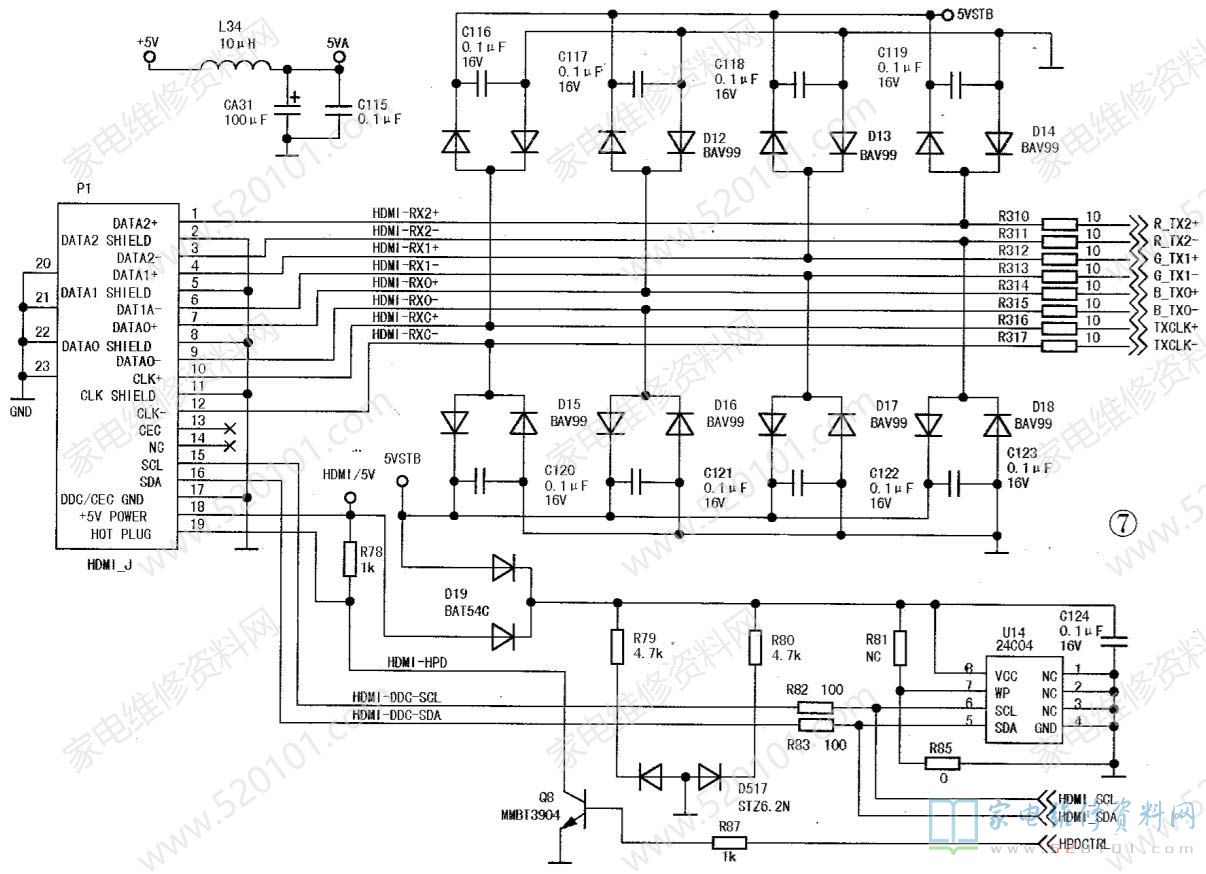

插头P1接入HDMI信号，分为一对时钟对信号和3对数据对信号，如图7所示。P1的12、10脚输出HDMI_RXC-、HDMI_ RXC+时钟对信号，通过R317、R316送到U9的①、②脚;P1的⑨脚、⑦脚、⑥脚、④脚、③脚、①脚输出HDMI_RX0-、DMI_RX0+、HDMI_ RX1、HDMI_RX1+、HDML_RX2-、HDMI_RX2+数据对，通过R315、R314、R313、R312、R311、R310送到U9的④、⑤及⑦、⑧、10、11。
3、信号处置
1.视频信号
通过各路通道输人到U9集成电路的CVBS信号、AV信号、S-VIDEO信号YUV信号、vGA信号、HDMI信号，在内部选择开关控制下，进行解码、3D梳状滤波、彩色解码、同步信号处置、VBI限幅、斜线角度处置、降噪、逐行变换格式缩放变换、画质增强等处置。
2.音频信号

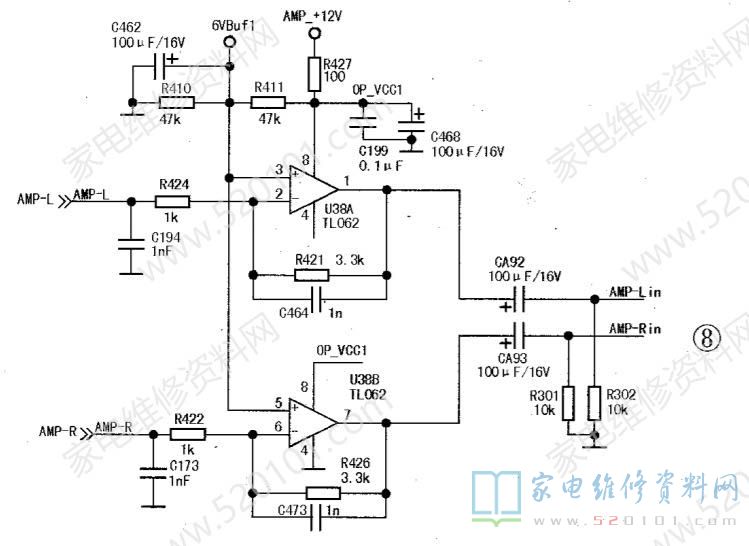

输人到U9的各路伴音信号经音频解调及音效处置后，分两路输出，如图8所示: U9的85~87脚分别输出左、右声道伴音信号及重低音信号。其中，U9的85脚、86脚输出左右声道伴音信号，先经U38功率放大后，由CA92、CA93输出AMP-Lin、AMP-Rin信号，再经过R523、C548和R524、C551输出SPOUTL、SPOUTR信号，送到功率放大集成电路U21的38脚和⑤脚，进行功率放大处置。

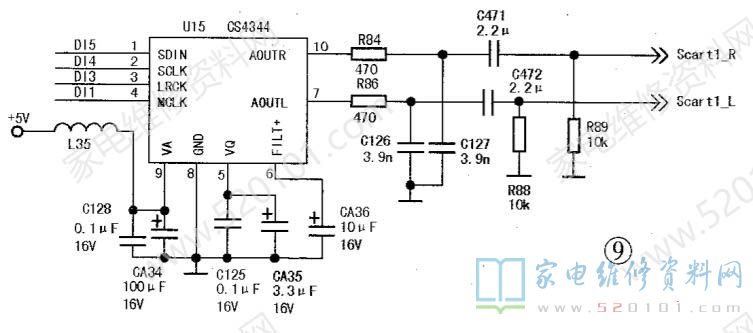

U9的87脚输出重低音信号AMP_SOUT，经过R56、C275、L54后输出重低音音频信号。由U9的234、236、238、239脚输出的数字音频信号，经过排电阻RP20后输出D11~D15信号，分别送到U15的④、③、②、①脚，进行数模转换，转换后的左右声道模拟信号SCART1_L、SCART1_R，分别由U15的⑦脚和10脚输出，如图9所示。
